Étude de cas : Usinage de carters en Plexiglass sur mesure à Lille.
Dans l’univers du prototypage industriel et de la petite série, la réactivité et la technicité des assemblages invisibles sont des critères décisifs. Récemment, notre atelier Nord Prototypage à Lille a été sollicité pour relever un défi de taille : concevoir et fabriquer une structure en plexiglass pour un acteur majeur du secteur ferroviaire basé dans la métropole lilloise.

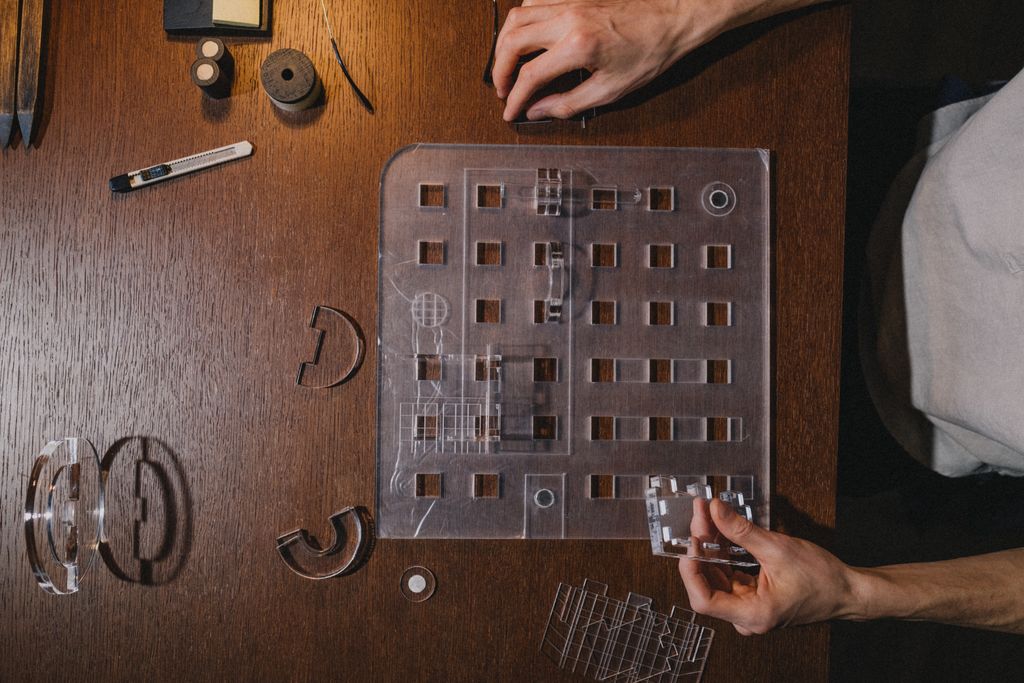

Voici les coulisses techniques de la réalisation de supports de banc d’essai pour l’électronique embarquée des trains à grande vitesse de nouvelle génération (TGVM).
Le cahier des charges : Usinage de Plexiglass de forte épaisseur
La demande de notre client exigeait à la fois une excellente isolation électrique, une robustesse mécanique à toute épreuve et une transparence optique parfaite pour suivre le comportement des cartes électroniques en phase de test.
L’ensemble de l’équipement se composait de deux meubles techniques complexes d’environ 1,5 mètre de haut.
Pour répondre aux contraintes structurelles, nous avons sélectionné des plaques de Plexiglass (PMMA coulé) de forte épaisseur, allant de 20 mm à 40 mm. Travailler des blocs de plastique aussi massifs requiert une expertise bien spécifique en usinage CNC afin d’éviter les micro-fissures et l’échauffement de la matière.
Les étapes clés de la fabrication dans notre atelier à Lille
1. Programmation et fraisage CNC de précision
À partir des données techniques fournies, nous avons configuré nos parcours d’outils sur commande numérique (CNC). L’usinage du Plexiglass épais de 40 mm impose des vitesses de rotation et des avances parfaitement calibrées, associées à des outils monotailles spécifiques pour le plastique. L’objectif : obtenir des états de surface d’une netteté absolue dès la sortie de machine.
2. La soudure chimique pour un rendu transparent parfait
Pour assembler les différents blocs et parois des meubles de 1,5 m de haut, la visserie classique n’était pas l’option idéale. Nous avons procédé à une soudure chimique par capillarité. Cette technique fusionne littéralement les surfaces de Plexiglass entre elles à l’échelle moléculaire. Le résultat ? Des joints d’assemblage d’une solidité structurelle maximale et invisibles à l’œil nu, garantissant une clarté et une transparence parfaites.
3. La force du prototypage rapide : Un projet d’ingénierie livré en 7 jours
Dans le domaine ferroviaire, le respect des plannings de recherche et développement (R&D) est crucial. Grâce à notre parc machine agile et à la présence d’un ingénieur dédié au sein de notre atelier lillois, nous avons pu absorber l’intégralité du flux de production en un temps record.
L’ensemble des deux structures de banc d’essai a été modélisé, usiné, assemblé et livré sur site en seulement 7 jours. Un gain de temps précieux pour le bureau d’ingénierie de notre partenaire, qui a pu lancer ses tests électroniques sans aucun retard.
Vous avez un projet d’usinage plastique ou de carter sur mesure à Lille ?
Qu’il s’agisse de Plexiglass (PMMA), de Polycarbonate, de POM ou de téflon, Nord Prototypage vous accompagne de l’idée au produit fini. Nous concevons vos carters de protection, bâtis de machines, vitrines techniques ou prototypes industriels en urgence.
